Инструкция по монтажу и текущему ремонту текстильных компенсаторов


Требования к монтажу текстильных компенсаторов

DMM – компентсаторы по возможности должны быть последним строительным элементом производственного оборудования. Это в первую очередь позволяет предупредить повреждение в результате внешнего воздействия ( сварка, падение предметов, и т.п.). Кроме того обеспечивается защита компенсаторов, которая позволяет предупредить их повреждение при выполенениипоследующих монтажных работ.

Необходимо тщательно обследовать место, где будет производиться монтаж. Если необходимо обеспечить леса (соблюдая требования безопасности), при необходимости обеспечить подъемные механизмы , присоединение к источнику электрического тока или изготовить дополнительные металлические соединительные элементы.

В соответствии с чертежами и данными, предоставляемых фирмой Kompaflex - DMM проверить соответствие соединительных элементов (место присоединения фланцев) с заданными размерами.

Отклонения размеров – неточности, которые были обнаружены необходимо внести в протокол. При обнаружении отклонений или обнаружении иных размеров необходимо об этом информировать фирму Kompaflex - DMM.

В случае, если обстоятельства монтажа соответствуют требованиям, необходимо металлические части (фланец, концы труб, трубопроводов, место присоединения компенсатора) очистить от грязи, особое внимание обратить на уплотнения в месте соединения.

В случае необходимости компенсатор или компенсационную ленту можно продырявить, т.е применить уже существующие фланцы или прижимающие планки и обозначить место для фланца компенсатора или в случае компенсационных лент место для фланца обозначить по всей длине. Если нет такой возможности (фланец больших размеров, тяжелый, и т.п.), местоположение обозначить на шаблон из картона. После чего шаблон приложить к фланцу компенсатора и с помощью перфоратора просверлить отверстия. Отверстия также можно просверлить, если компенсатор или компенсационные ленты положить между соединительные металлические элементы и временно соединить гибкими муфтами, после чего сделать отверстия с помощью ручной дрели со сверлом на железо соответствующего размера.

В случае горизонтального расположенных труб место соединения компенсационной ленты располагается сверху.

Компенсатор или компенсационную лента обмотать вокруг трубы, причем начинать надо с середины ленты (рис. 1), которую необходимо поместить в середине трубы в месте соединения. С помощью гибких муфт временно зафикстровать – укрепить так, чтобы было достаточно места для окончательного укрепления в зависимости от диаметра труб.

Проверить правильную установку компенсатора, проверить размеры и натяжение. Провести проверку отклонения от оси.

Фланцы, прижимающие планки прикрепить к компенсатору. Место в области последнего соединения оставить свободным.

Размер болтаНатягивающий моментСила давления болта

M12

30 - 35 Nm

17,6 kN

M16

73 - 85 Nm

32,5 kN

M20

140 - 165 Nm

51,5 kN

M24

240 - 285 Nm

72,0 kN

Прошивку, сварку или склеивание отдельных слоев компенсатора должен производит специалист фирмы Kompaflex - DMM.

Место окончательного соединения

Место окончательного соединения

Рисунок 1

Затягивание болтов производить на перекресток . Необходимо обратить внимание на равномерное дотягивание болтов. После испытательного пуска необходимо дотянуть все болты еще раз. Необходимо особенно обратить внимание на месте разделения зажимных фланцев или в место прижимающих планок - были ли использованы прокладки из тонкой жести.

Перед началом испытательного режима необходимо еще раз проверить все болтовые соединения, их функциональность. Такую же проверку необходимо провести и во время испытательного режима. После введения в эксплуатацию снова проверить болтовые соединения.

Монтаж металлических элементов текстильного компенсатора

С целью обеспечения достаточного уплотнения и правильной функциональности текстильного компенсатора необходимо соблюдать следующие требования:

  • канальные и прижимающие фланцы должны быть очищены, без шероховатостей и острых граней;
  • предохранитель должен быть установен по направлению течения носителя – кроме случая, когда носитель течет снизу вверх (рис. 2);

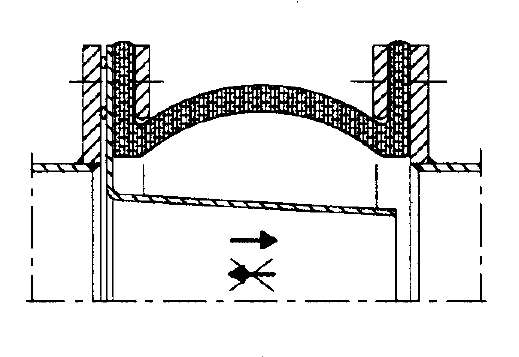

    Рисунок 2

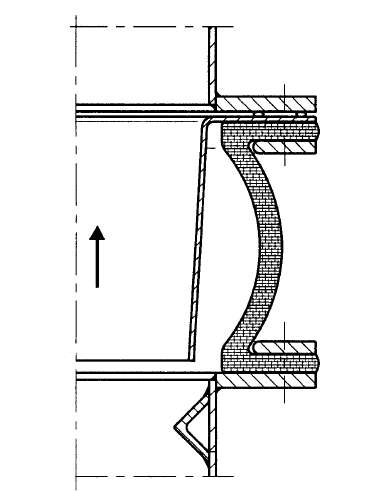

    Рисунок 3

  • в случае направления течения носителя снизу вверх предохранитель необходимо установить против течения (рис. 3), причем на конец нижнего канала необходимо присоединить бут (например, уголтник, кругляк), который направит течение носителя на предохранитель и защитит незакрытую часть компенсатора . Такое исполнение не позволяет отложению осадка носителя за предохранителем и одновременно защищает компенсатор от абразии;
  • при монтаже нельзя допустить торсионную нагрузку компенсатора, т.е. не допустить вращения перфорации фланцев;

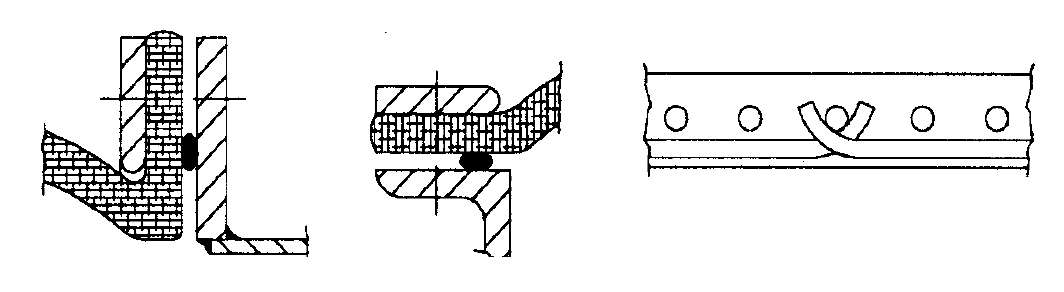

  • при монтаже компенсатора необходимо установить соответствующее уплотение в месте соприкосно- вения предохранителя и канального фланца – в соответсвии с температурой носителя. Уплотение должно быть в виде непрерывной ленты непосредсвенно возле перфорации по направлению к носителю (рис. 4). Стеклотекстильную или РТFЕ ленту можно подвергнуть нагрузке сразу же после склеивания, ленту из стекловолокона необходимо в течении 10 минут просушить после чего фланцы соединить. Рисунок 4

    Рисунок 4

  • при монтаже необходимо дотянуть сжимающие фланцы или ленты соединительными болтами на момент, указанный в инструкции и обеспечить требуемую силу давления (таблица на стр.1);
  • соединительный материал при монтаже должен быть дополнен прокладками и пружинами (рис. 5, 6);
  • при соединении фланцев болты монтируются наперекресток. На первом этапе болты необходимо затянуть наполовину, на втором этапе болты дотянуть полностью, согласно таблице на стр.1;
  • болты всегда устанавливаются головкой к компенсатору, таким образом чтобы при рабочих операциях не произошло повреждение поверхности компенсатора болтом (рис. 5), а в случае компенсаторов типа В рекомендуем болты с запущенной головой (рис.6).

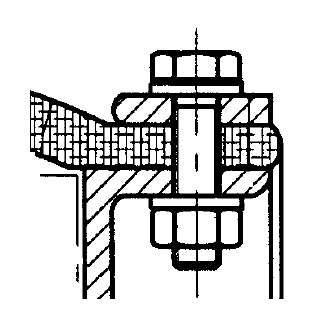

    Рисунок 5

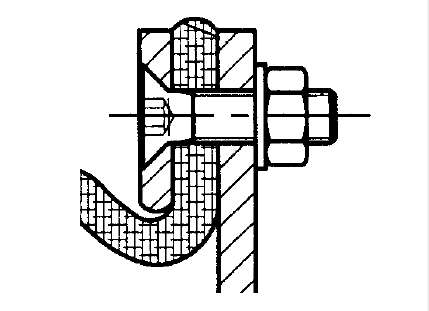

    Рисунок 6

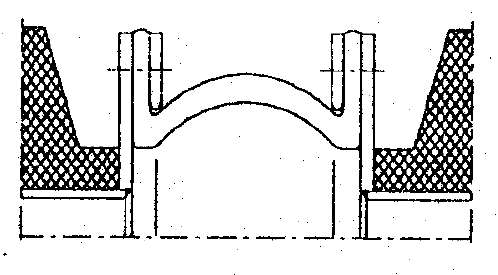

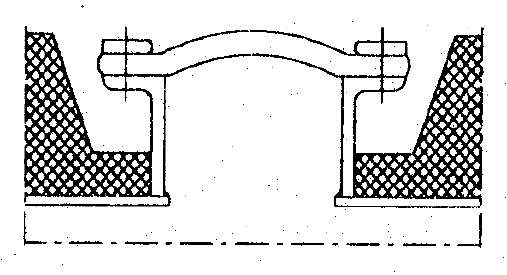

  • обычный текстильный компенсатор не может быть изолирован совместно с трубой. Если внешняя изоляция трубы необходима, обратитесь к нам за советом либо изоляцию проводите соблюдая следующие рекомендации (смотр. рис. 7 и 8).

Изоляция трубы не должна соприкосаться с компенсатором и должна быть удалена от металлической части фланцев на расстояние приблизительно 80 мм (в том месте где компенсатор соприкасается с прижимающей планкой и канальным фланцем). Способ присоединения изоляции труб к фланцам компенсатора рекомендуем проконсультировать у специалистов технического отдела.

Рисунок 7

Рисунок 8

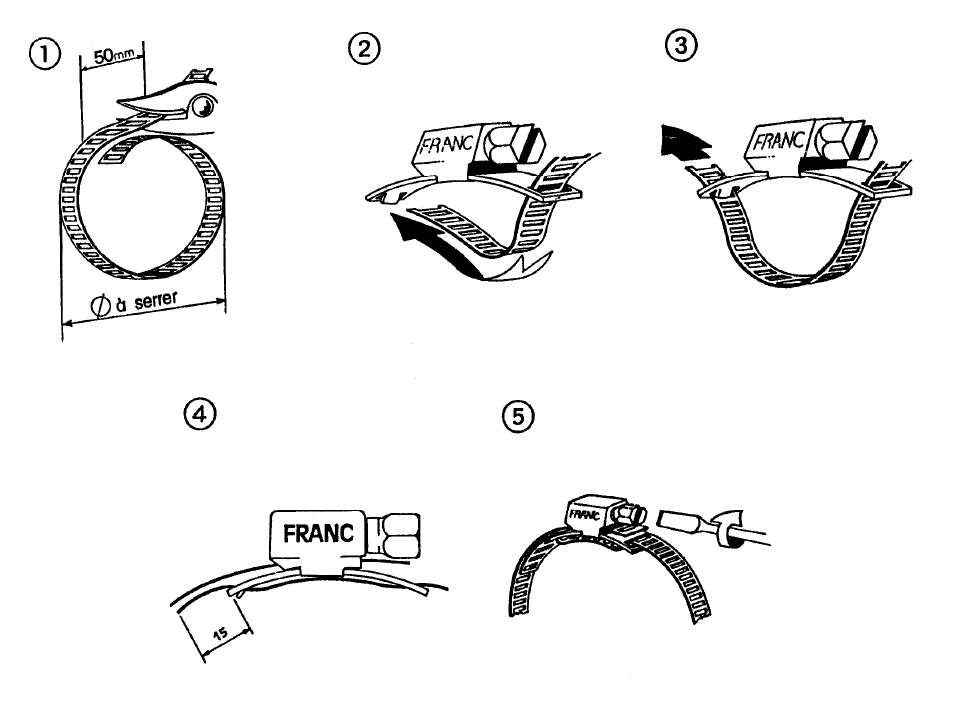

Способ укрепления муфты при монтаже текстильного компенсатора типа А
